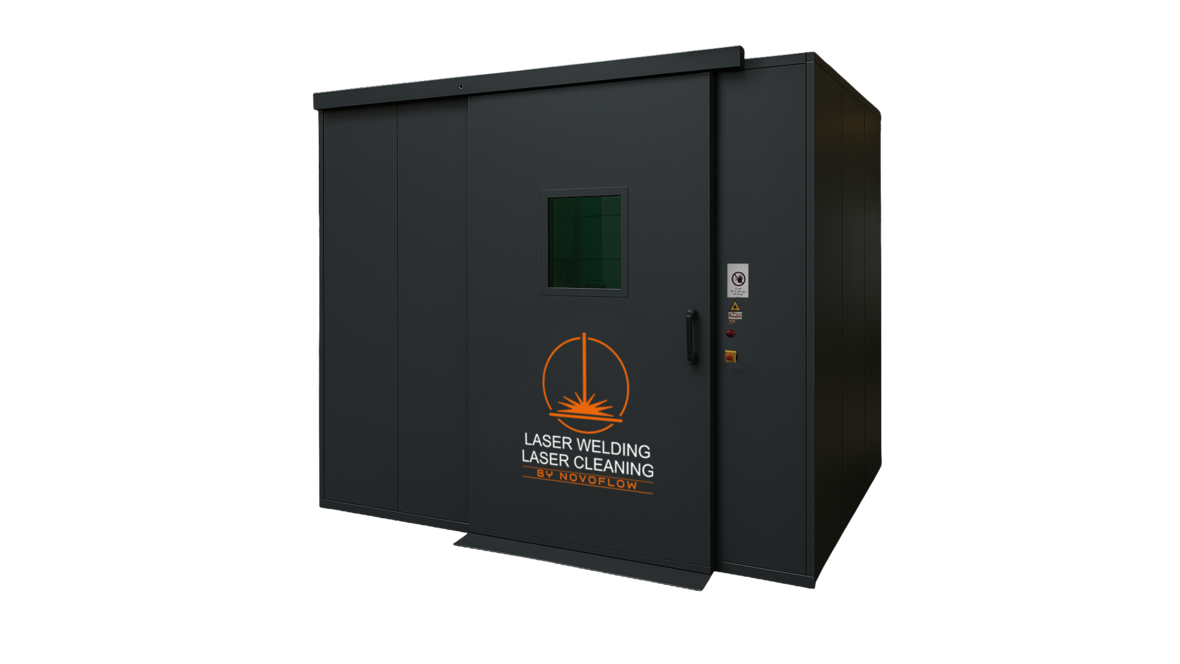

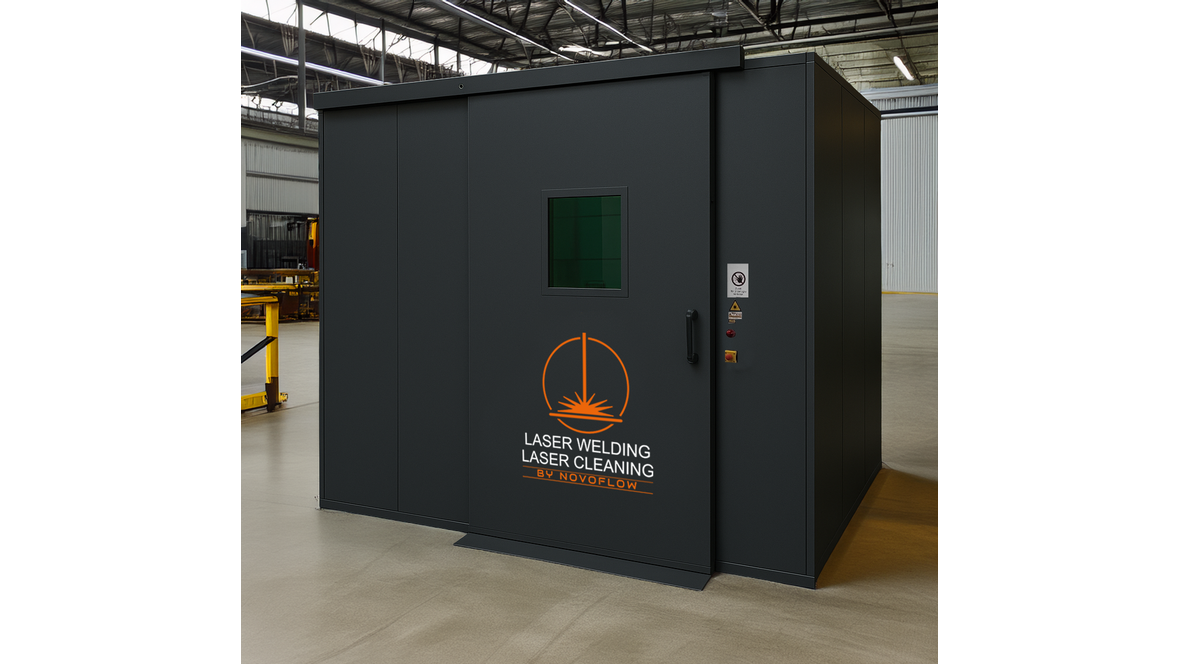

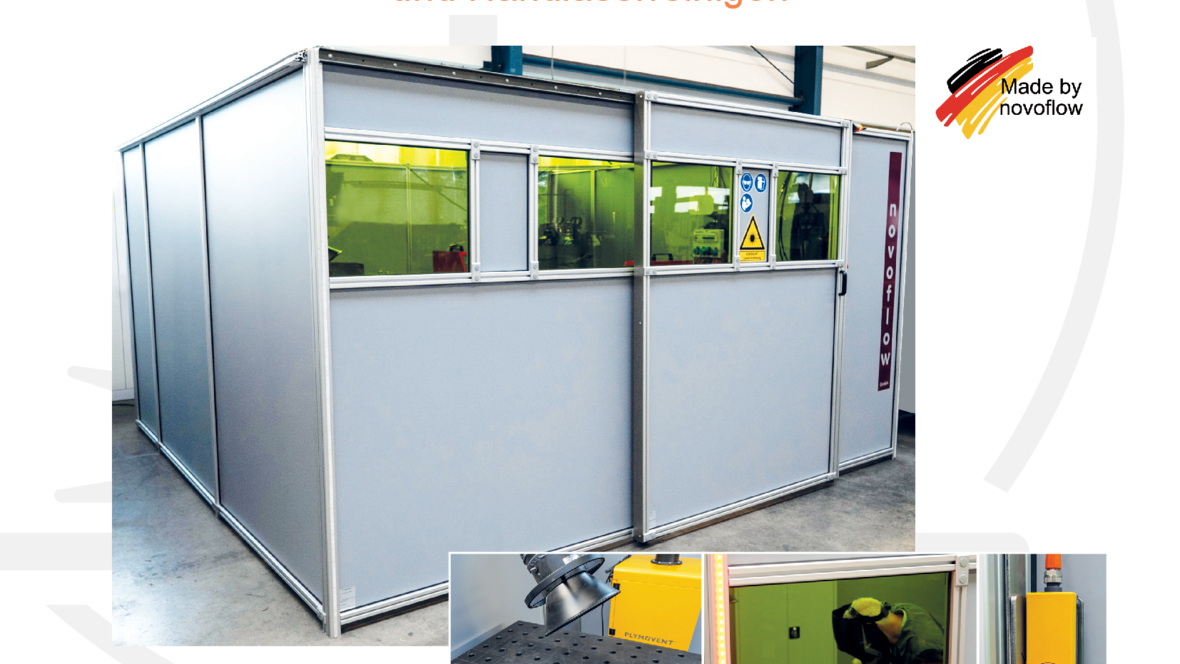

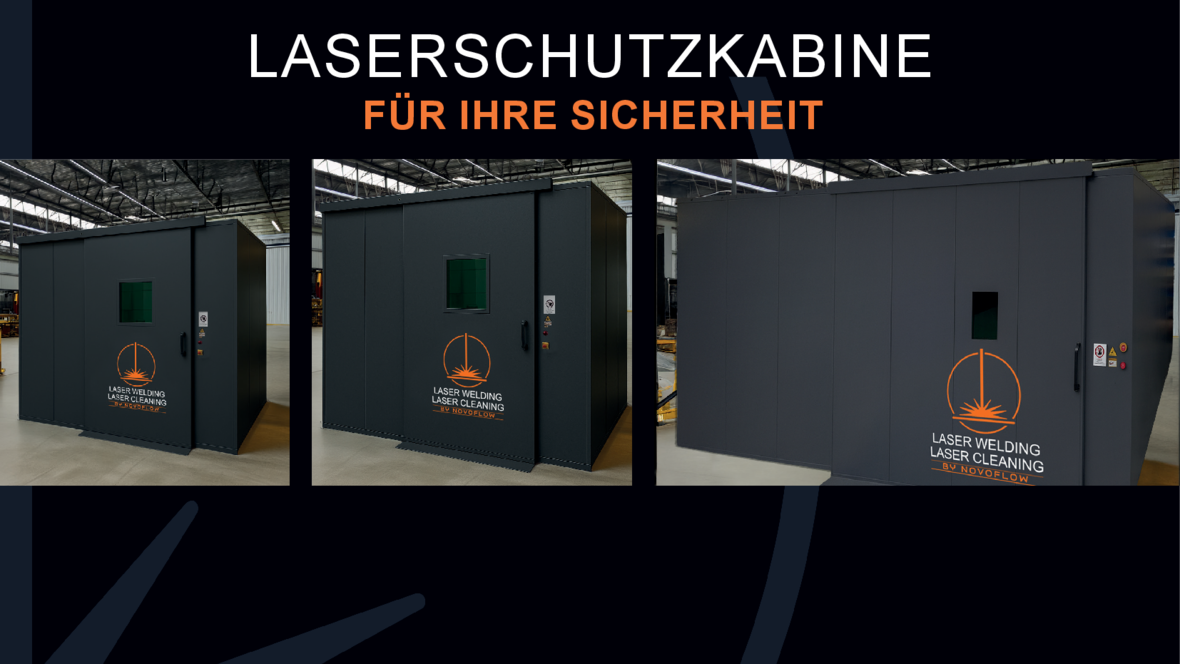

Laserschutzkabine NF-LSP
Die Laserschutzkabine NF-LSP wurde für den professionellen Einsatz beim handgeführten Laserschweißen und Laserreinigen entwickelt. Sie erfüllt alle relevanten Anforderungen und ist CE-zertifiziert. Damit ist ein sicherer Betrieb auch bei Laserleistungen bis 3000 Watt gewährleistet.
Produktspezifikation:
-
Rahmen: Aluminiumrahmen (modular erweiterbar)
-
Paneele: Speziell beschichtete Laserschutz-Verbundpaneele
-
Türen: Schiebetür mit Öffnungsmaß ca. 1500 mm (auf Anfrage veränderbar)
-
Fenster: PMMA-Laserschutzfenster, infrarot geeignet und geprüft nach EN 12254 / EN 60825-4 (mehr auf Anfrage möglich)
-
Verriegelung: Sicherheitstürkontaktschalter RFID, Keyence-Magnetverriegelung Typ 4 nach ISO 14119 *
-
Stromanschlüsse: Stromverteiler mit 4 × 230 V, 1 × 16 A, 1 × 32 A
-
Signalisierung: LED-Emissionswarnsignale (rot/grün) in den Eckpfeilern
-
Sicherheit: Zweikreis-Not-Aus *
-
Zulassung: Für Laserleistungen bis 3000 Watt
-
Lieferung: Als Bausatz (Teilmontage oder Montage vor Ort auf Anfrage)
-

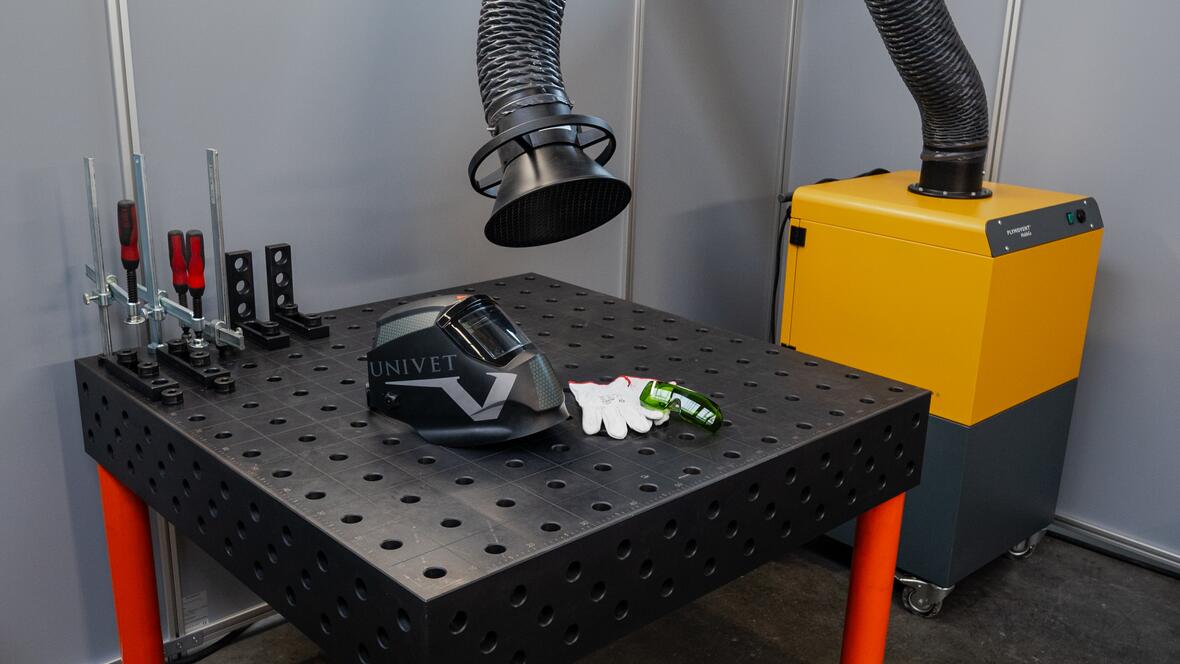

Optional: Beleuchtung, Dach und/oder Absaugung
Eigenschaften und Vorteile:
-
Schutz: Zuverlässiger Schutz vor Streustrahlung und Reflexionen für Personen und Umgebung
-
Prozessstabilität: Reduzierung äußerer Störfaktoren wie Schmutzpartikel oder Luftströmungen
-
Flexibilität: Kabine in 8 Standardgrößen erhältlich - siehe Technische Daten (Sondergrößen auf Anfrage)
-
Erweiterbarkeit: Jederzeit durch zusätzliche Module anpassbar
-
Sicherheit: CE-zertifiziert und geprüft nach relevanten Normen
-

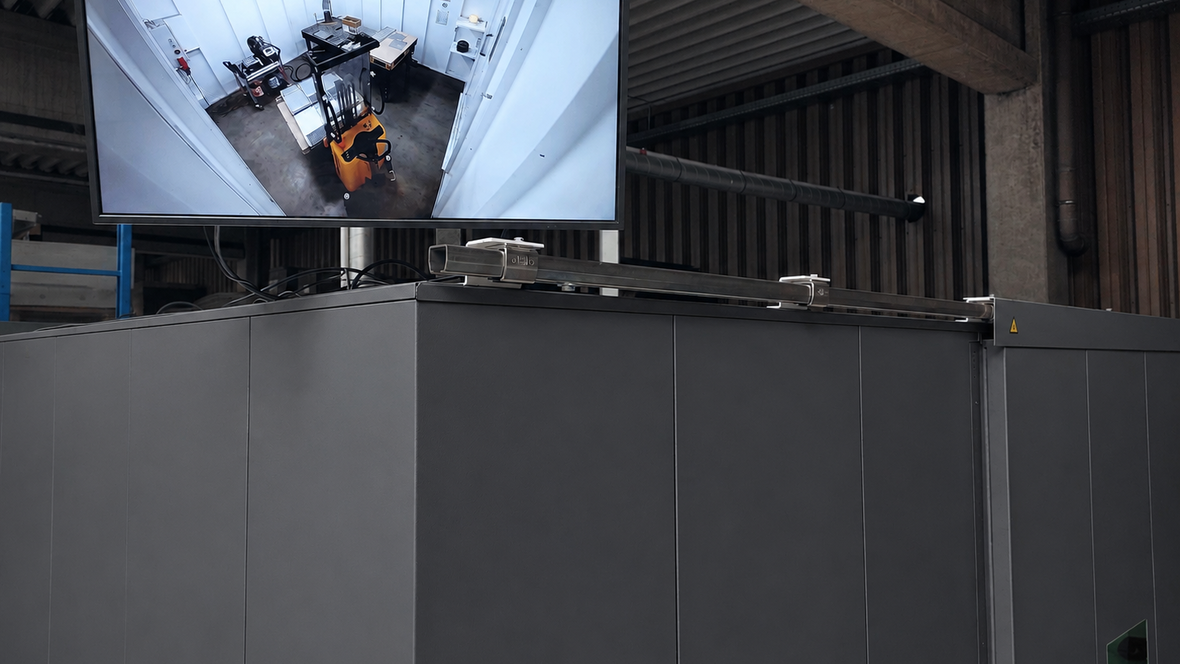

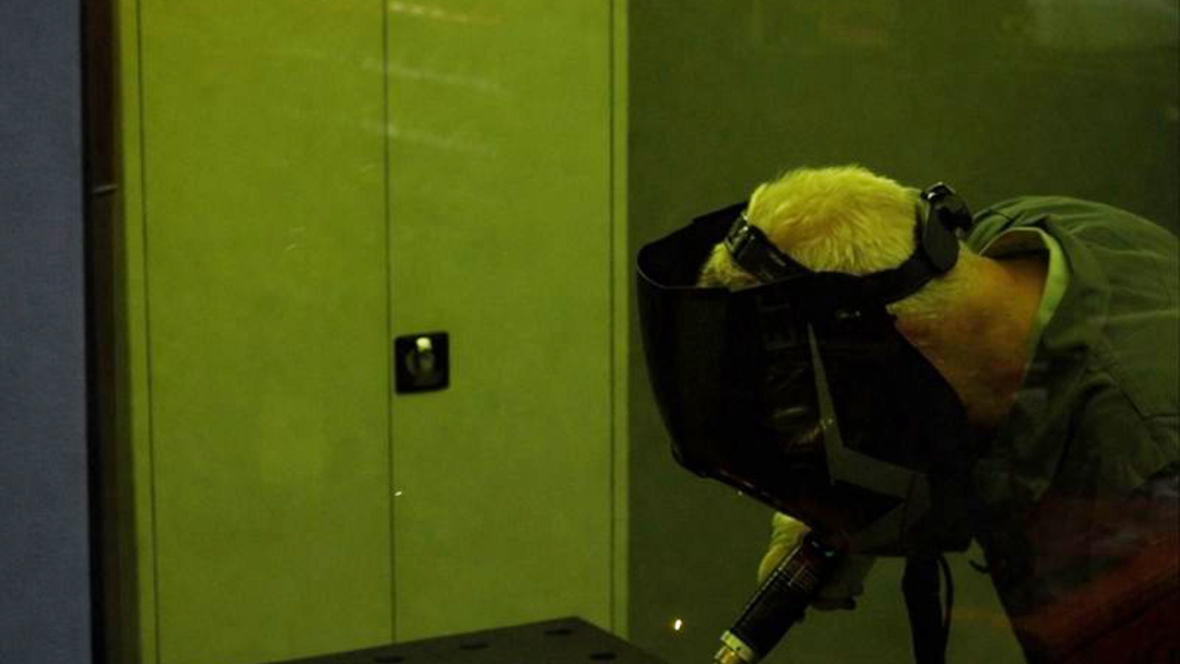

Einsatzbereiche: Für industrielles Handlaserschweißen und Handlaserreinigen in Fertigungsbetrieben, Werkstätten sowie bei Reparatur- und Serviceeinsätzen mit erhöhten Sicherheitsanforderungen
Zu unseren Laserschutzkabinen bieten wir ein umfangreiches Sortiment an Zubehör und Sicherheitsausstattung – ergänzt durch kompetenten Service und technischen Support.
Bei Bedarf an einem Laserschutzbeauftragten bieten wir über unsere Website eine direkte Vermittlung – weitere Informationen finden Sie unter Schulung Laserschutzbeauftragter.
Technische Änderungen sowie Änderungen in Form, Farbe, und/oder Gewicht bleiben im Rahmen des Zumutbaren vorbehalten.
*Diese Komponenten sind nicht in der Laserschutzkabine enthalten, sondern werden mit den novoflow Laserschweißgeräten bzw. Laserreinigungsgeräten mitgeliefert.
| Modell: | NF-LSP (Laser-Shield-Protection) |
| Geprüft: | nach DIN EN 60825-4:2017-03: Sicherheit von Lasereinrichtungen – Teil 4: Laserschutzwände |
| Standardgrößen (B x L x H - ca.-Angaben): |
4,0 x 4,0 x 2,13 m - Art.-Nr. 2403 4,7 x 4,0 x 2,13 m - Art.-Nr. 2404 4,7 x 4,6 x 2,13 m - Art.-Nr. 2405 5,5 x 4,0 x 2,13 m - Art.-Nr. 2406 5,5 x 5,4 x 2,13 m - Art.-Nr. 2407 6,2 x 4,0 x 2,13 m - Art.-Nr. 2408 6,2 x 5,4 x 2,13 m - Art.-Nr. 2409 6,2 x 6,2 x 2,13 m - Art.-Nr. 2410 |
| Sondergrößen: | Länge, Breite und Höhe sind optional auf Anfrage anpassbar |
| Paneelabmessung und Materialstärke: | 1500 x 2050 x 6 mm und 745 x 2050 x 6 mm |
| Einfassungsprofil: | 40 x 40 mm, Eckpfosten 40 x 80 mm |
| Schiebetür: | inklusive 1 Schiebetür mit Öffnungsmaß ca. 1500 x 2050 mm (Maße auf Anfrage veränderbar) |
| Laserschutzfenster: | inklusive 1 PMMA-Laserschutzfenster OD 4 1000-1100 nm, infrarot geeignet und geprüft nach EN 12254 / EN 60825-4 (mehr auf Anfrage möglich) |

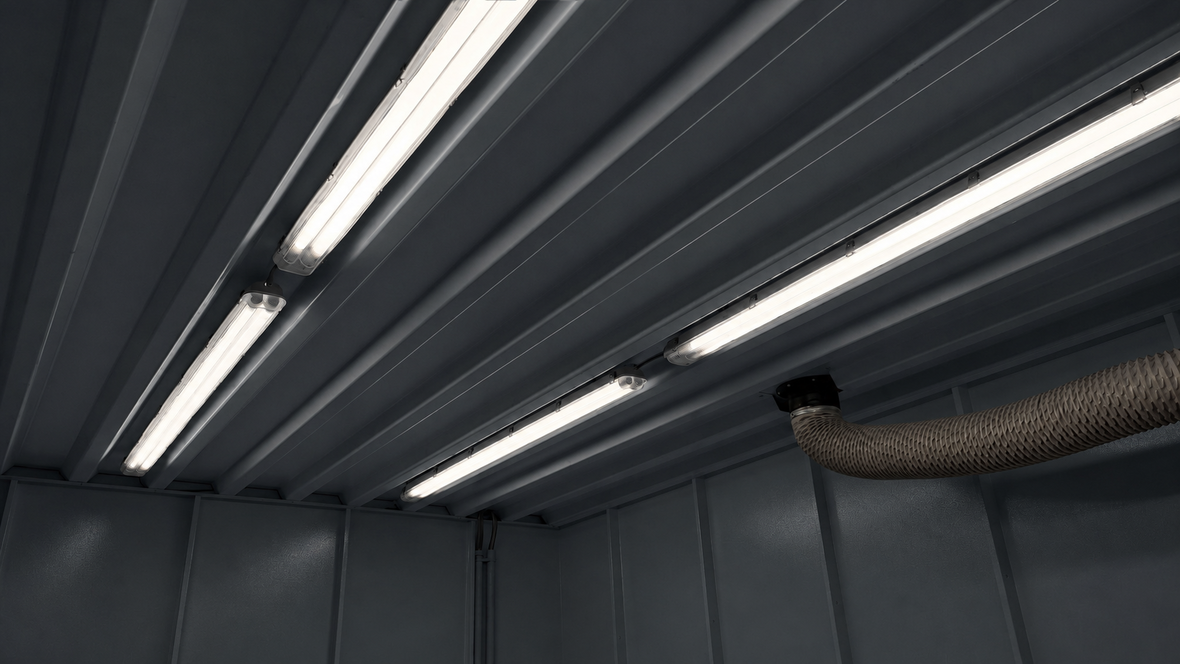

| Optional: | Beleuchtung (2x Emissionswarnleuchten und/oder 2x LED Arbeitsleuchten), Dach und/oder Absaugung |
| Beleuchtete Warnanzeige an den Zugängen zur Laserumgebung nach Optischer Strahlenschutzverordnung (OStrV): |
optionale LED-Emissionswarnsignale Beidseitig links und rechts angebrachte LED-Warnanzeige (rot/grün) in den Eckpfeilern |
| Zugangskontrolle nach DIN EN 60825-4:2017-03: |

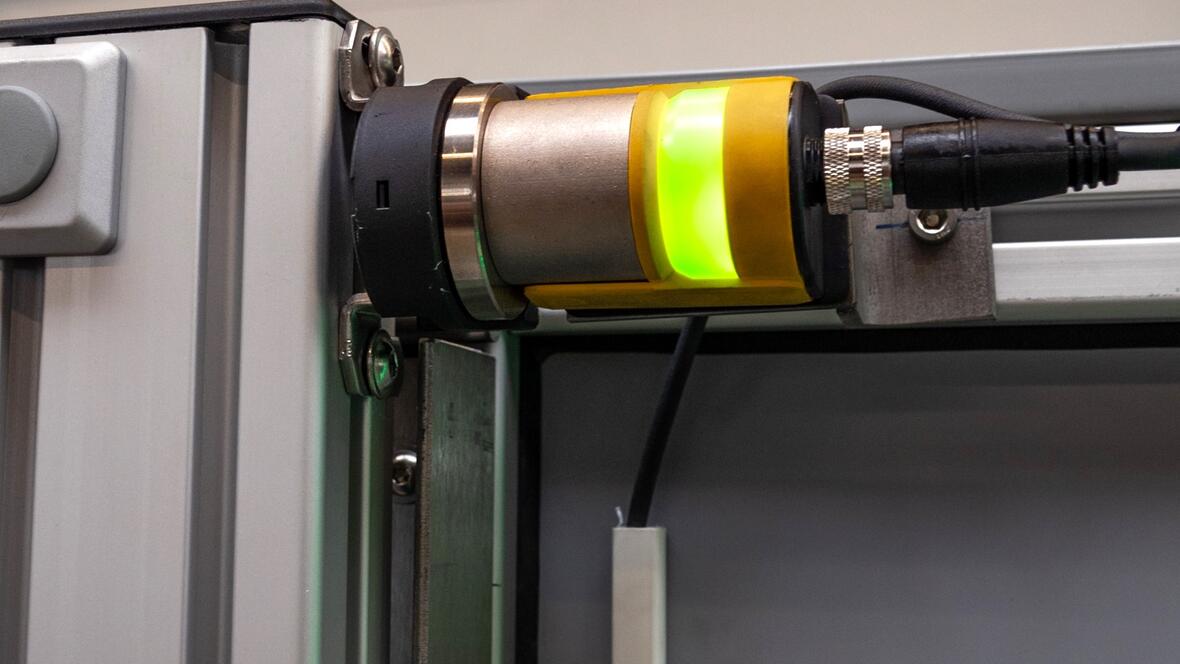

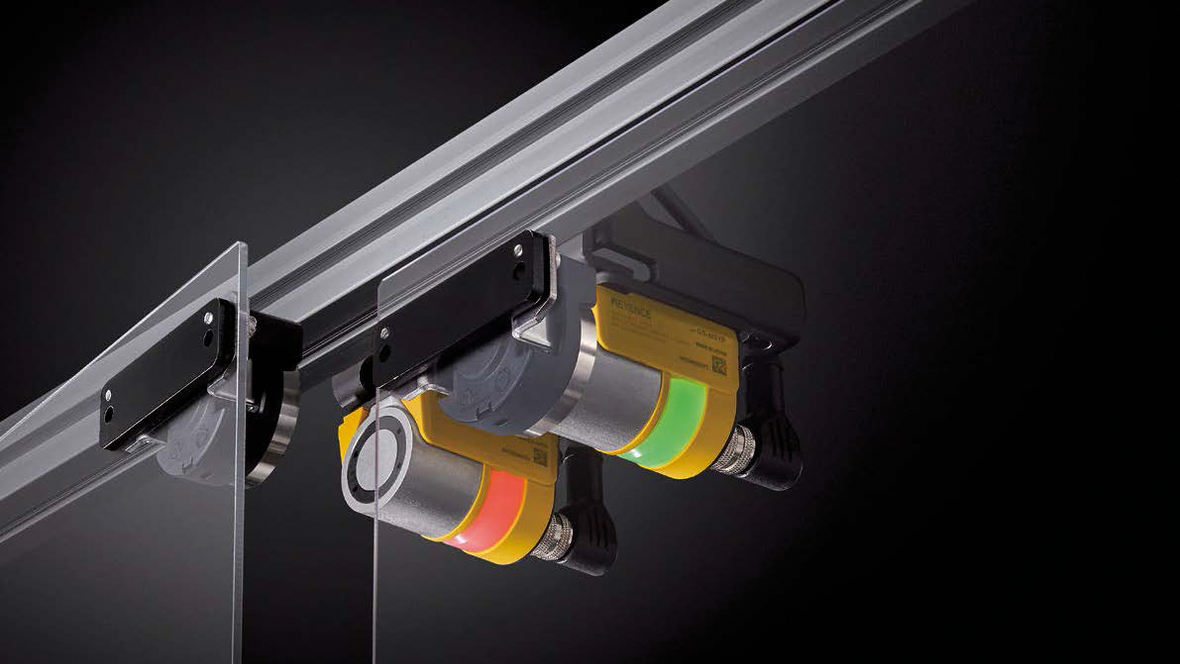

Sicherheitstürkontaktschalter* Elektromagnetische Zuhaltung Keyence GS-M |

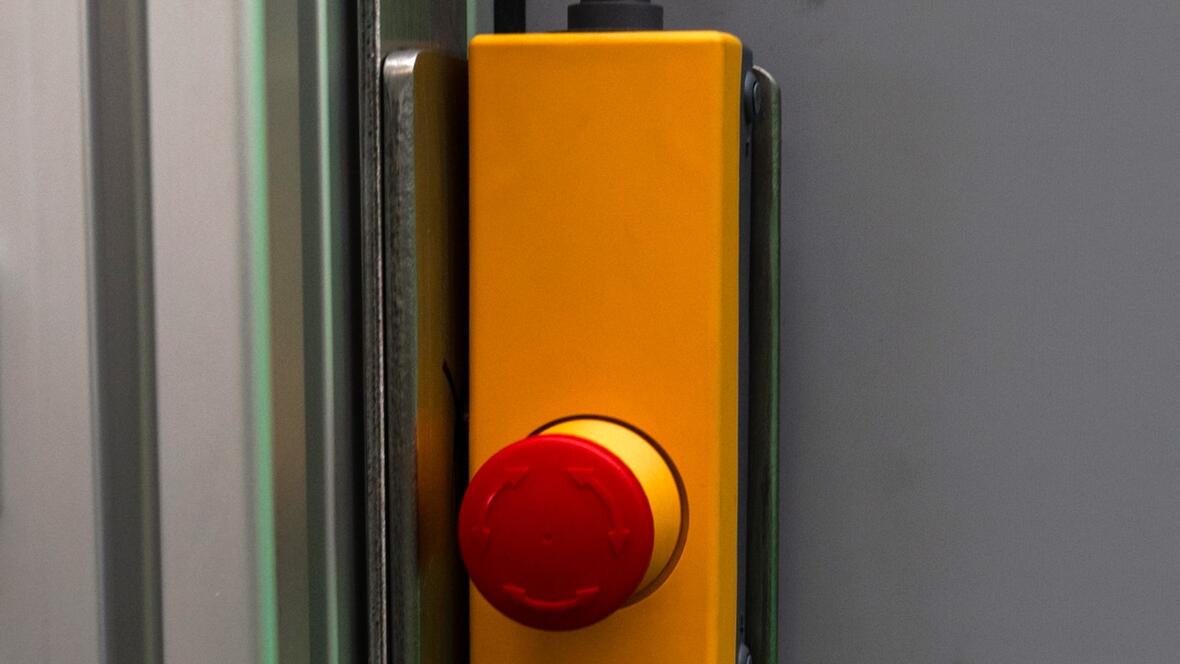

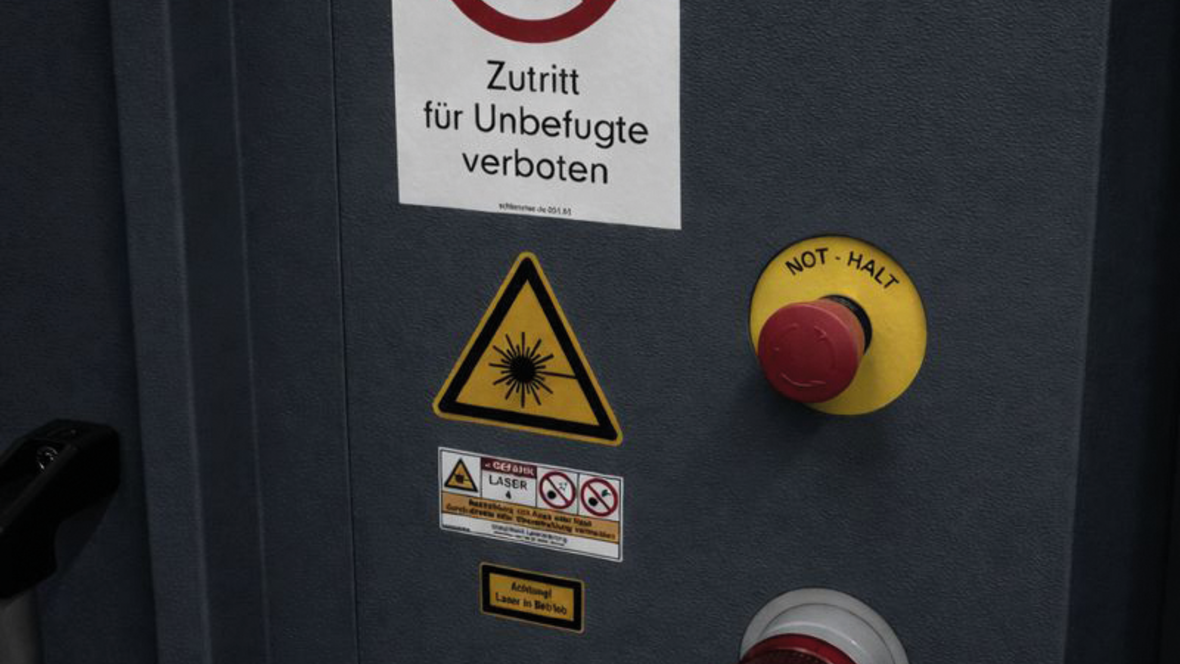

| Notentriegelung (Zweikreis-Not-Aus): | Die Notentriegelung (Zweikreis-Not-Aus)* ermöglicht das mühelose Öffnen der Tür im Notfall und schaltet gleichzeitig die Laserquelle ab. |
| Absorption und Blockierung der Laserstrahlung nach DIN EN 12254:2010+AC:2011: | 315-445 DIR AB4 + M AB4Y OD4+ 800-950 DIR AB5 OD5 >950-1080 D AB5 + IR AB6 + M AB6Y OD6+ >1080-1090 DIR AB5 OD5+ |
| Deckschichten LSP-Paneel: | Innenseite 1,0 mm, Außenseite 0,5 mm, Zellkern 9,6 mm (EN-AW-3003) |
| Druckfestigkeit DIN EN 53291: | 4,5 MPa |
| Brandschutz A2 -DIN EN 13501-1: | A2-s1, D0 - Klassifizierung, Nichtbrennbarkeit A2: nicht brennbar s1: keine Rauchentwicklung D0: kein brennbares Abtropfen/Abfallen |
| Expositionsgrenzwerte: | du - Strahlendurchmesser: 1 mm P - Strahlungsleistung: 1500 – 3000 Watt α - Strahlwinkel: 90° bei 1000 mm t - Einwirkdauer: 1500 W = 60 Sek, 2000 W = 45 Sek, 3000 W = 10 Sek Λ - Wellenlänge: >1050-1400 nm (IR-A) |
| Externer Sicherheitsanschluss 24 V: |
Ausgang für den externen Sicherheitsanschluss Ihrer Laserquelle.
Die Tür muss geschlossen sein (LED blinkt grün).
Sobald der Schweiß- oder Reinigungsprozess startet, wird die Tür automatisch verriegelt (LED leuchtet grün).
|

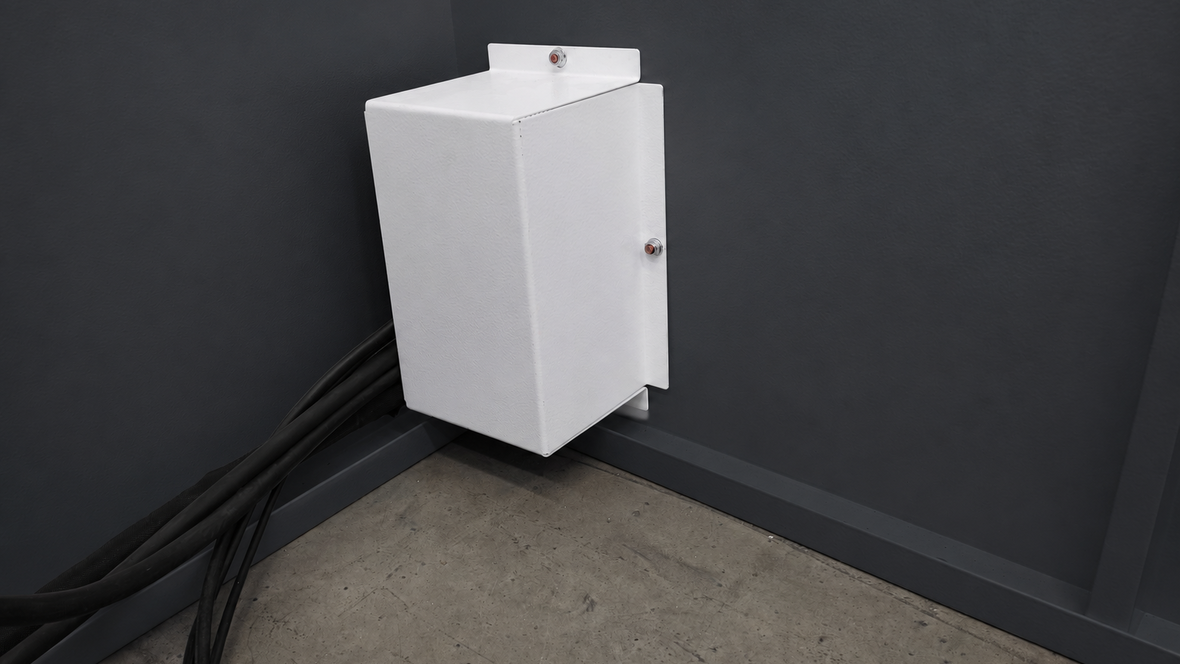

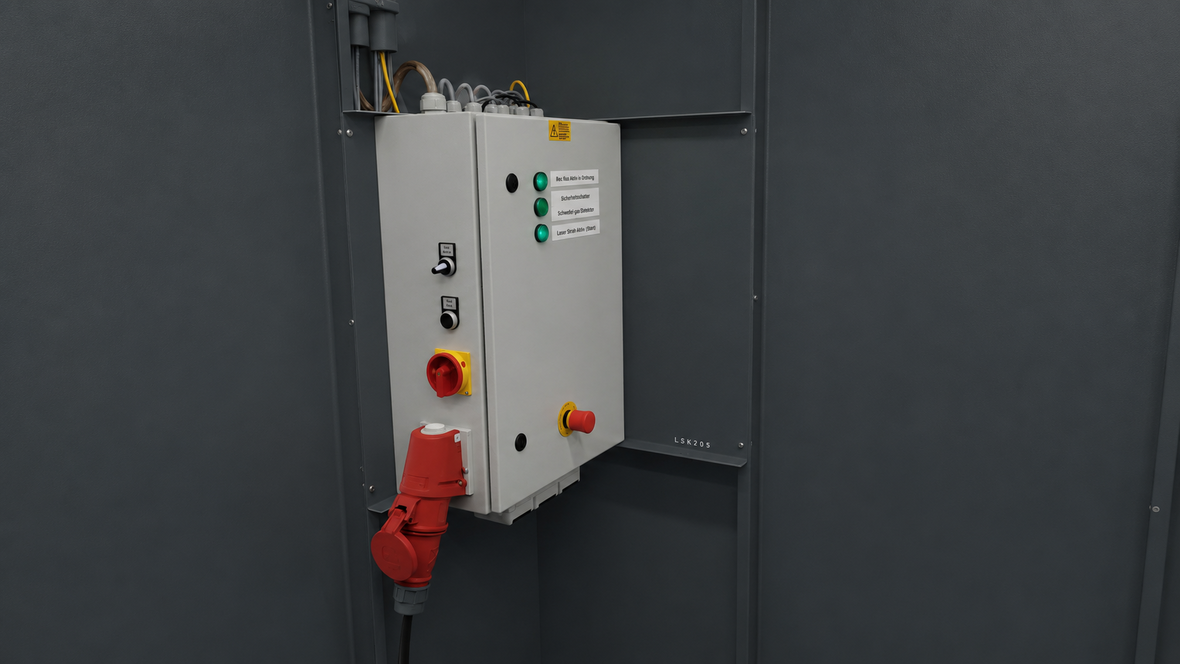

| Wandverteiler nach EN 61439-1:2011 und EN 61439-4:2013 WV4/32 A: |
inklusive 1 Stromverteiler mit Bemessungsstrom: 32 A |
| ACHTUNG: | Bei den hier aufgeführten Laserschutz-Verbundpaneele der Firma novoflow GmbH, handelt sich um ein Halbzeug, welches zur weiteren Verarbeitung gedacht ist. Bei der geprimerten (grundierten) Oberfläche, die mit keiner Schutzfolie versehen ist, sind Beschädigungen an der Grundierung nicht immer vermeidbar. Daher besteht kein Anspruch auf eine optisch gute Oberfläche. Eine Farbgleichheit kann nicht gewährleistet werden. |
| Die technischen Datenblätter stellen wir Ihnen auf Anfrage gerne als PDF zur Verfügung. | |
| * Diese Komponenten sind nicht in der Laserschutzkabine enthalten, sondern werden mit den novoflow Laserschweißgeräten bzw. Laserreinigungsgeräten mitgeliefert. | |
